Фронтальный ракурс.
Тыловой ракурс.

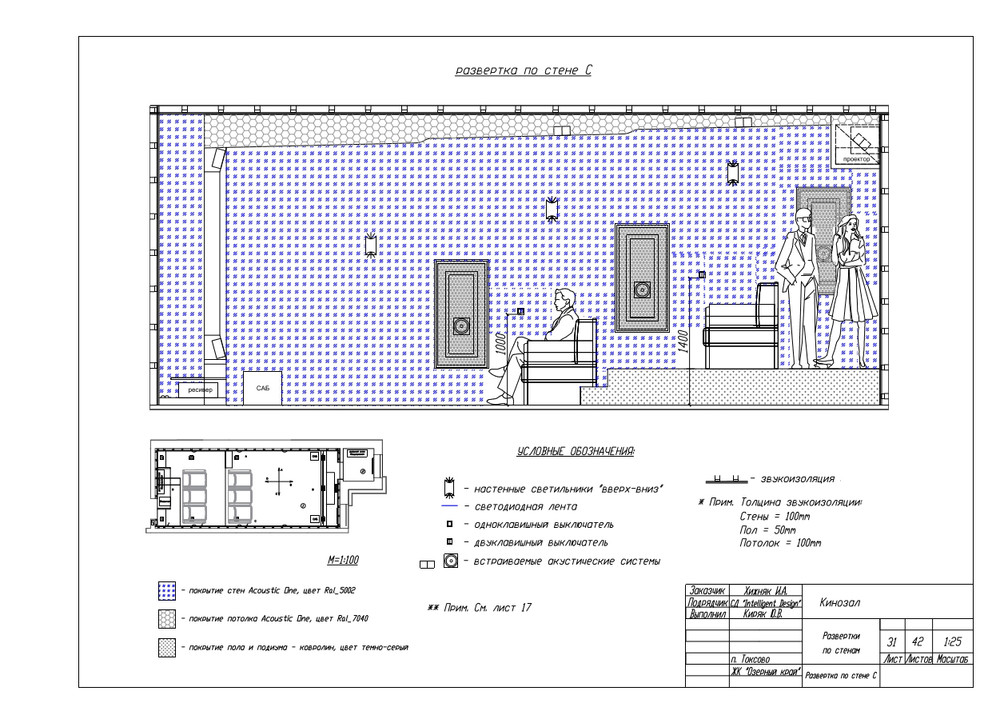

Боковой ракурс. Видны панели, скрывающие встроенную акустику.
Боковой ракурс.
Боковой ракурс.
Вид сверху.

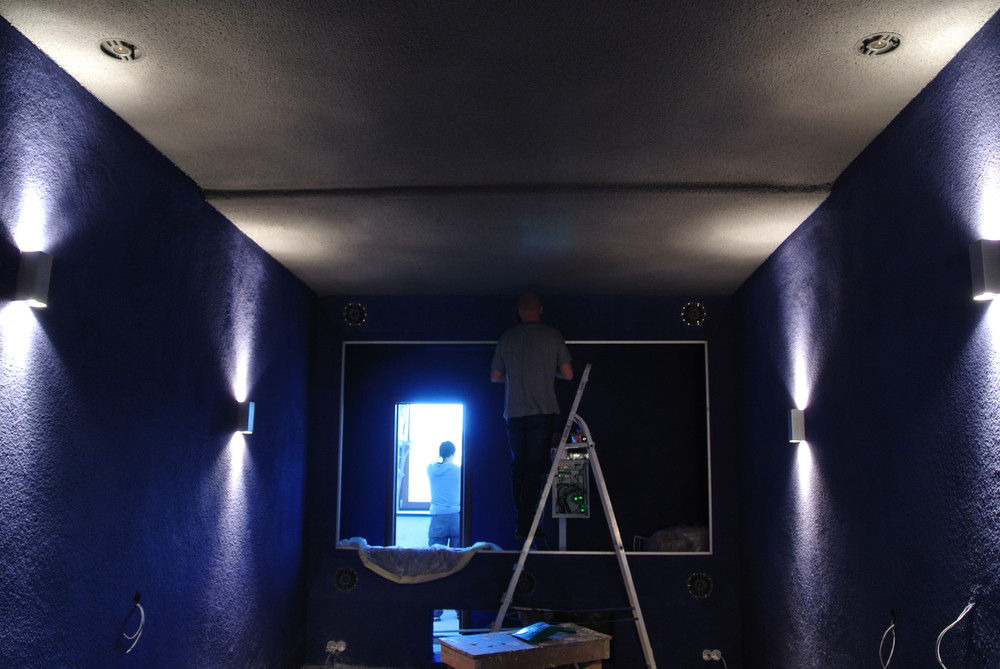

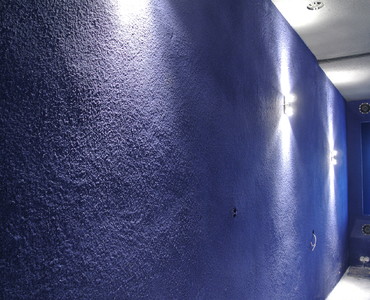

Реализация проекта. Акустическое покрытие стен. Фотограф: Киряк Юлия

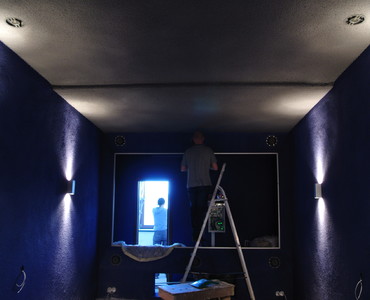

Реализация проекта. На фото: короб-ферма, за которым находится техническое помещение, смонтированные акустические системы. Фотограф: Киряк Юлия
INSTANT CINEMA
Дизайн-проект разработан для домашнего кинозала в загородном доме в Ленинградской области, реализован в 2015 году.
Изначально данное помещение не было запланировано под кинозал. При разработке дизайн-проекта для огромного загородного дома про эту узкую, вытянутую комнату просто забыли. Там не была проведена вентиляция, не планировалась установка кондиционера. Заказчиком было принято решение сделать в этом помещении домашний кинотеатр. По требованиям задача должна была быть реализована за 1,5 месяца "под ключ".

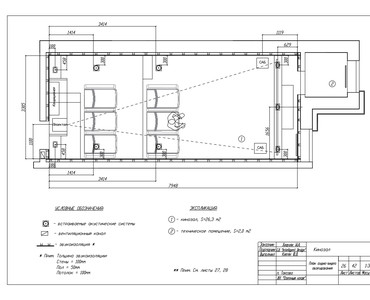

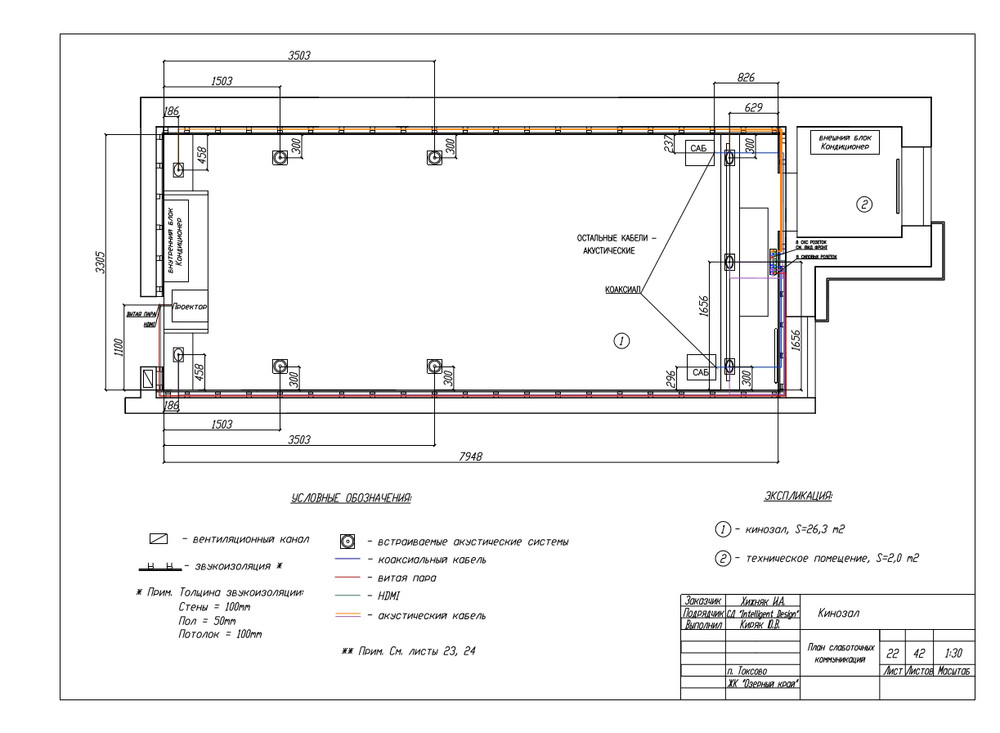

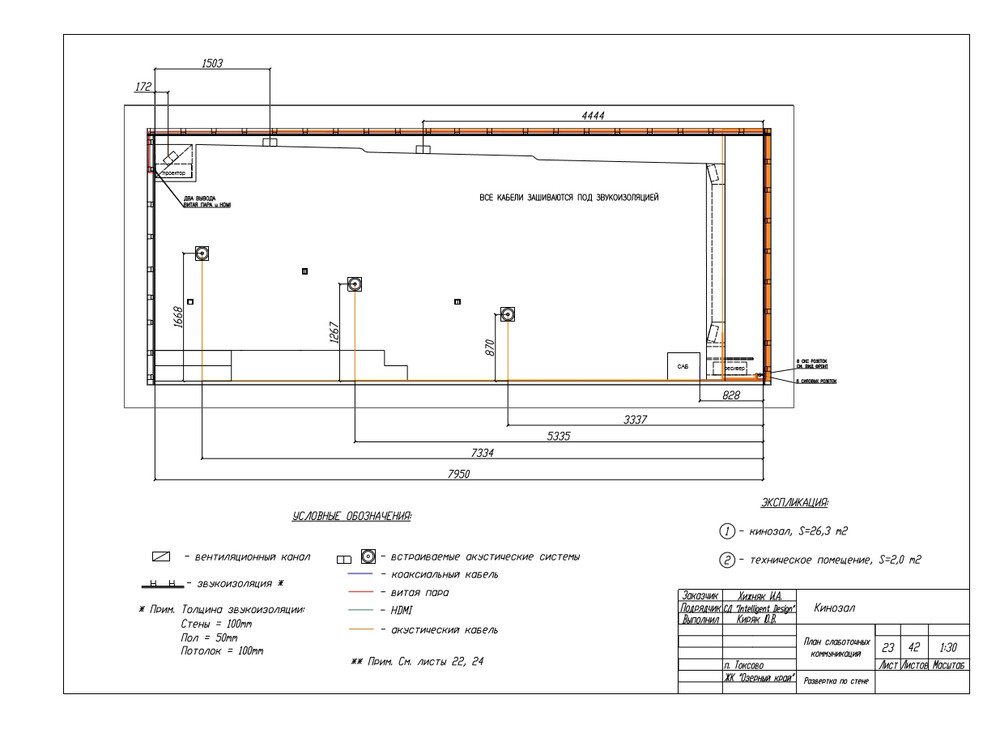

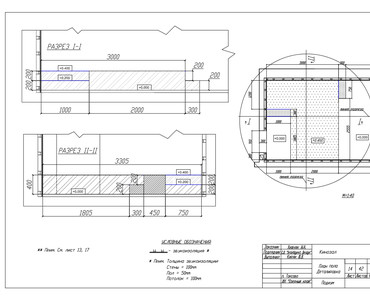

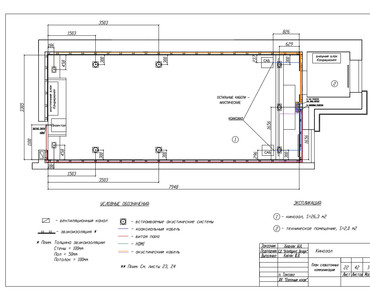

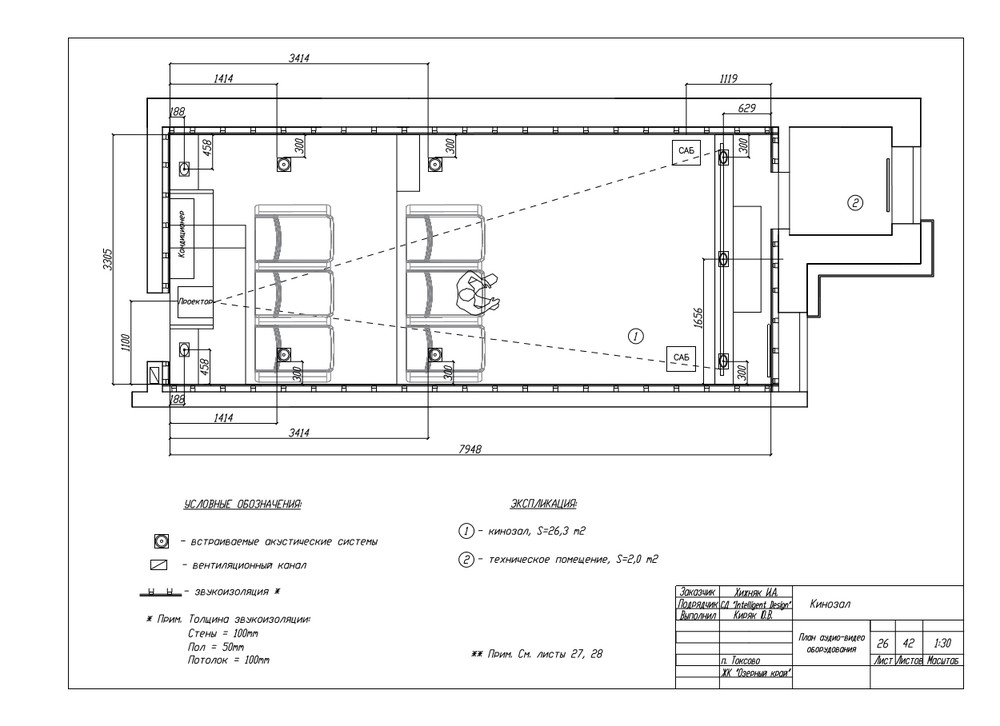

Общая площадь объекта – 30,7 м2, помещение состоит из двух смежных комнат, самого кинозала и технической комнаты, площадью 28,6 м2 и 2,1 м2 соответственно. Высота потолков – 3,35 м.
За основу был взят стиль «минимализм», адаптированный под специфику домашнего кинотеатра. Цветовая гамма – оттенки серого, синего и черный.
Из-за специфики формы помещения (узкое и длинное) было принято решение использовать в отделке материалы, которые в нужной степени улучшат акустические свойства, но при этом позволят сохранить максимум пространства после установки звукоизоляционных конструкций. Стены и потолок зала покрыты акустическим напылением Acoustic One.

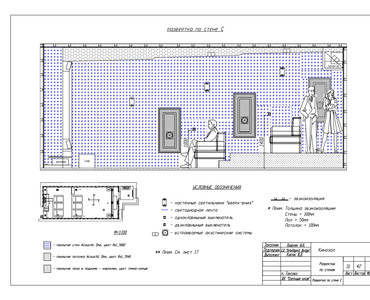

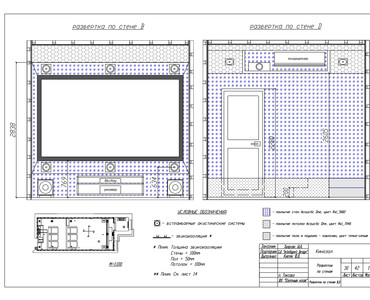

В качестве декоративных элементов представлены настенные панели геометрически правильных форм, служащие также для сокрытия от глаз встроенных акустических систем. Четкие линии панелей подчеркивают настенные диммируемые бра типа «верх-низ», а подсветка ступеней подиума позволяет комфортно ориентироваться в зале.

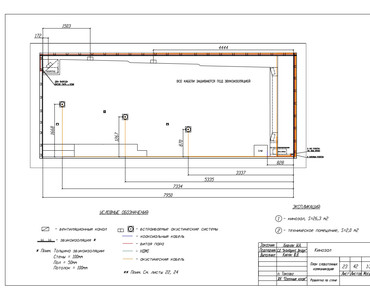

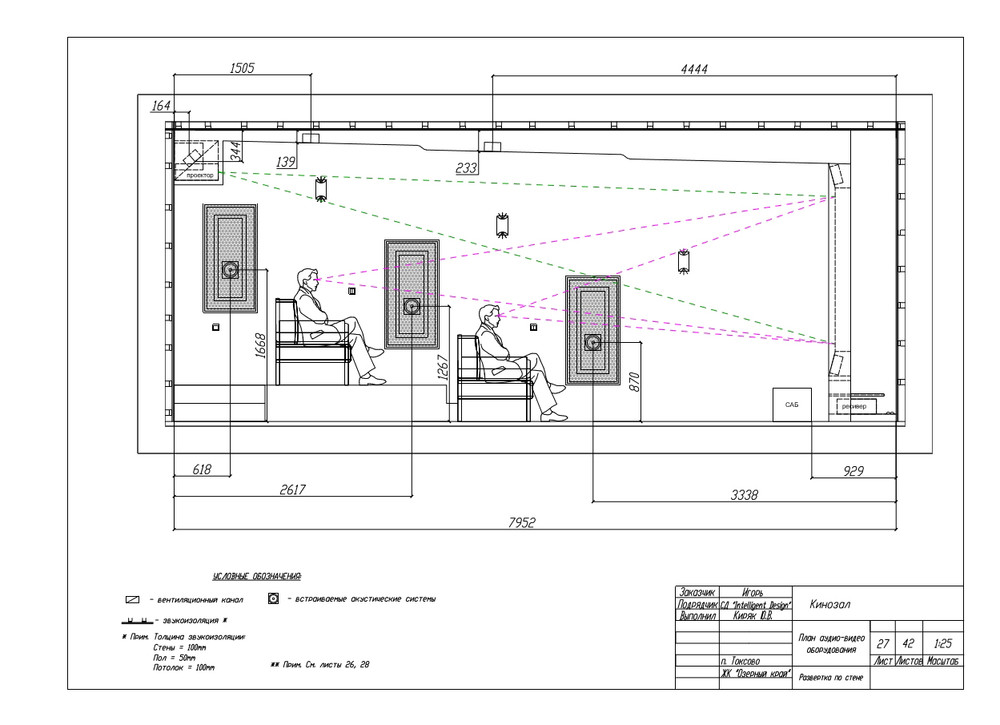

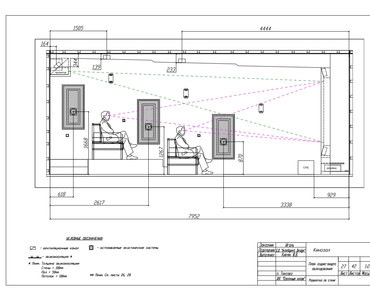

Оборудование, использованное для наполнения кинозала, учитывает тенденцию распространения технологии Dolby Atmos и включает в себя 18 акустических систем (4 из которых расположены на потолке) и 2 сабвуфера. Аппаратура установлена скрытым путем и/или с окраской решеток-грилей.

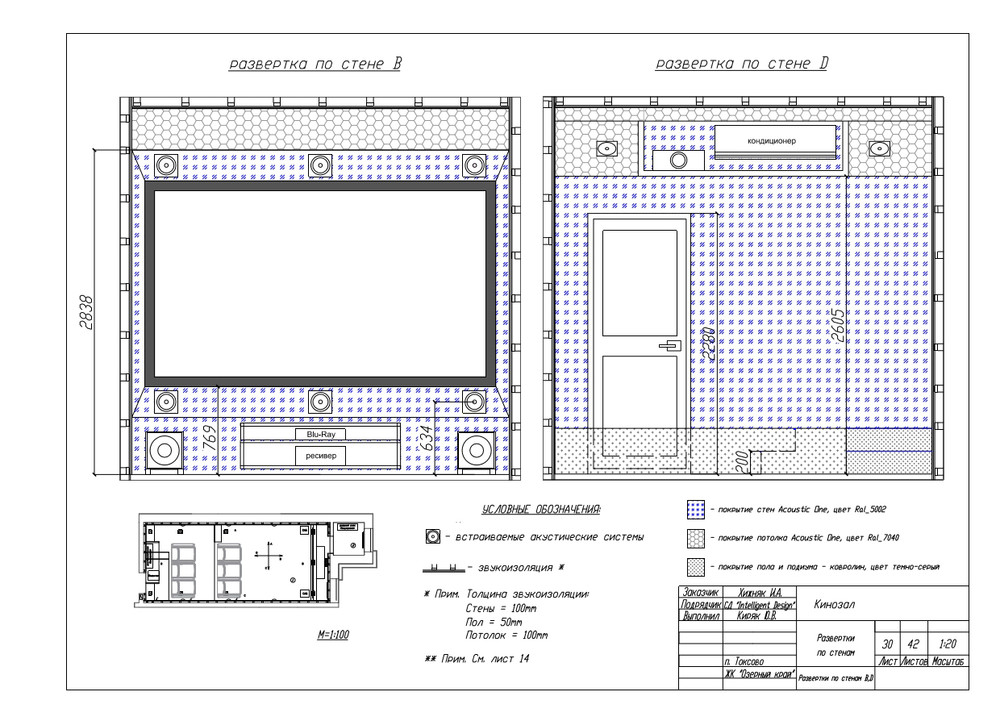

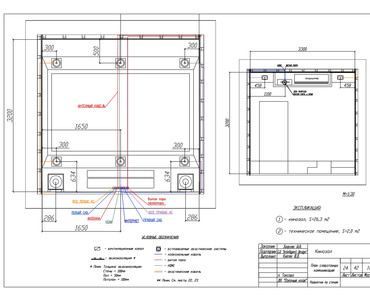

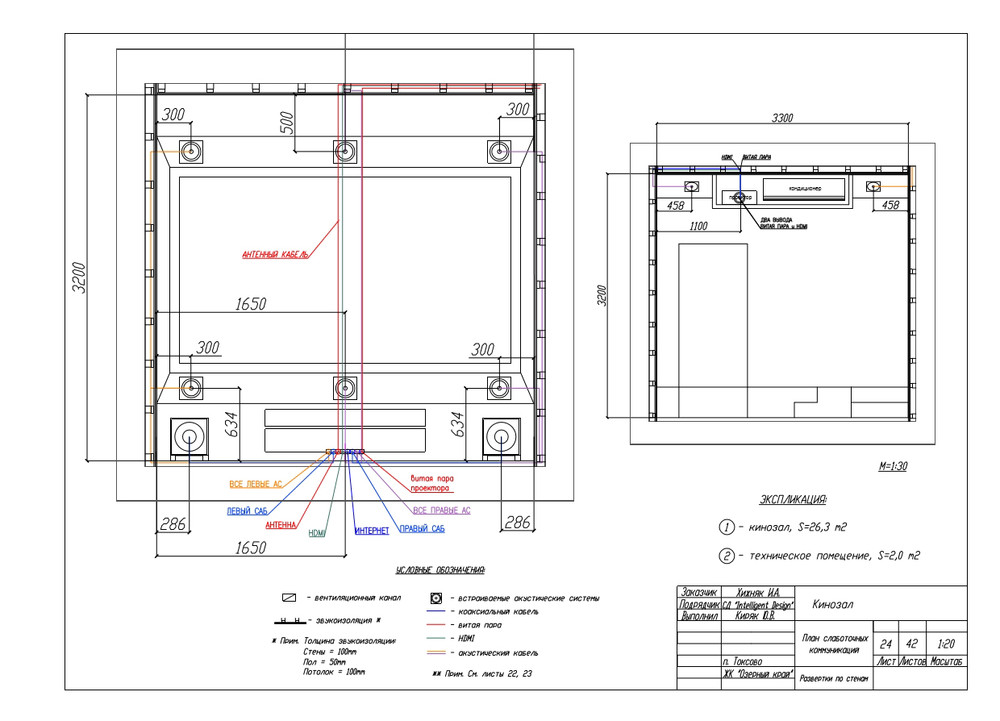

Экран диагональю 131”, фронтальные и центральные акустические системы, а также компоненты кинотеатральной системы расположены в специально спроектированном коробе-ферме. Все соединения и электрический щит находятся с обратной стороны фермы. При этом устанавливать и подключать новые компоненты можно с фронтальной стороны короба, благодаря наличию открытых полок, расположенных под экраном.
В техническом помещении за звуконепроницаемой дверью установлен внешний блок кондиционера (из-за специфики объекта). Внутренний блок располагается на тыловой стене кинозала. Также в кинотеатре была проведена вентиляция для создания благоприятного климата.

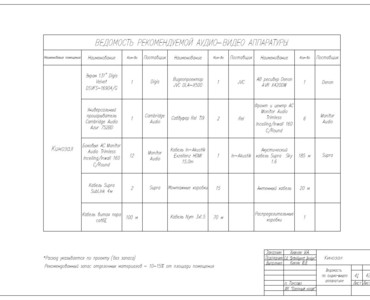

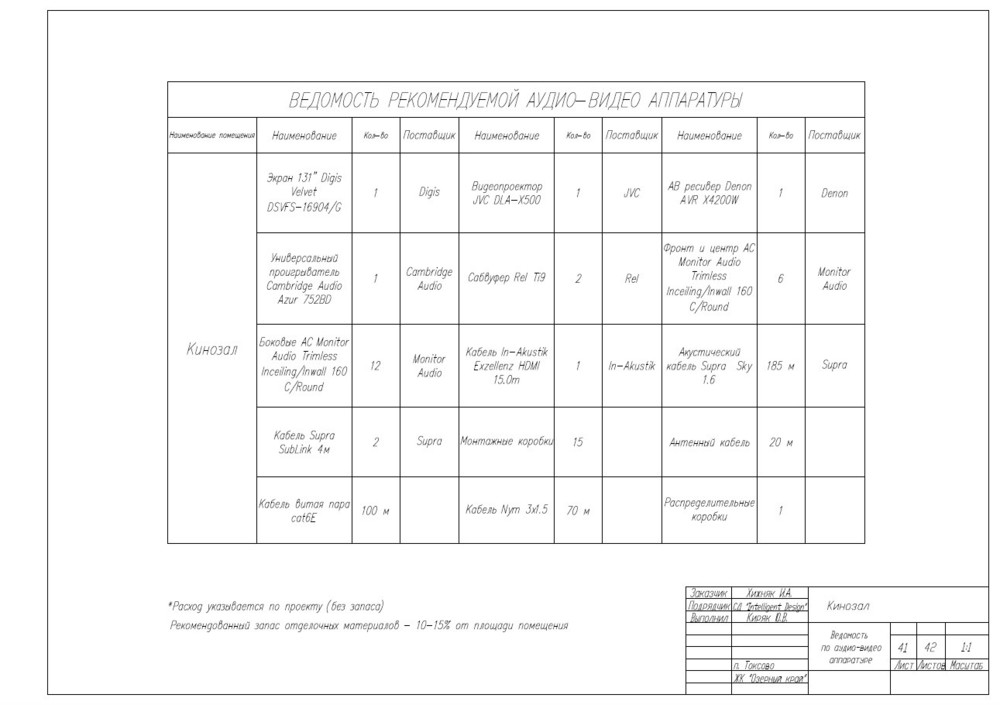

Аппаратура:
AV-ресивер Denon AVR X4100W
Универсальный проигрыватель Cambridge Audio Azur 752BD
Фронт и центр АС Monitor Audio Trimless Inceiling/Inwall 160 C/Round
Боковые АС Monitor Audio Trimless Inceiling/Inwall 160 C/Round
Сабвуфер Rel T9
Экран 131" Digis Velvet DSVFS-16904/G
Видеопроектор JVC DLA-X500
Стоимость оборудования: 19 500 USD
Стоимость отделки: 16 500 USD
Дизайн-проект разработан Студией дизайна "Inelligent Design"
Дизайнер, фотограф: Киряк Юлия
Акустическая подготовка кинозала, отделка: компания "DecoAcoustic"
Инсталляционные работы выполнены компанией "Мой Сервис"
Мнение жюри
Проекты, участвующие в конкурсе, отсортированы по общему рейтингу, в порядке убывания. Проекты оценивались каждым из членов жюри по четырём параметрам (см.ниже), максимальная оценка по каждому параметру – 10 баллов.
архитектор: Наталья Юдина
Плюсы: Нет Минусы: Не прослеживается стиль помещения, объемно-пространственная композиция решена только за счет расстановки мебели, сомнительное цветовое решение.
Плюсы: Задача освещения кинозала решена. Минусы: Использованы светильники только одного типа (бра): невозможно создать сложные сценарии освещения, малоинтересно с точки зрения дизайна помещения.

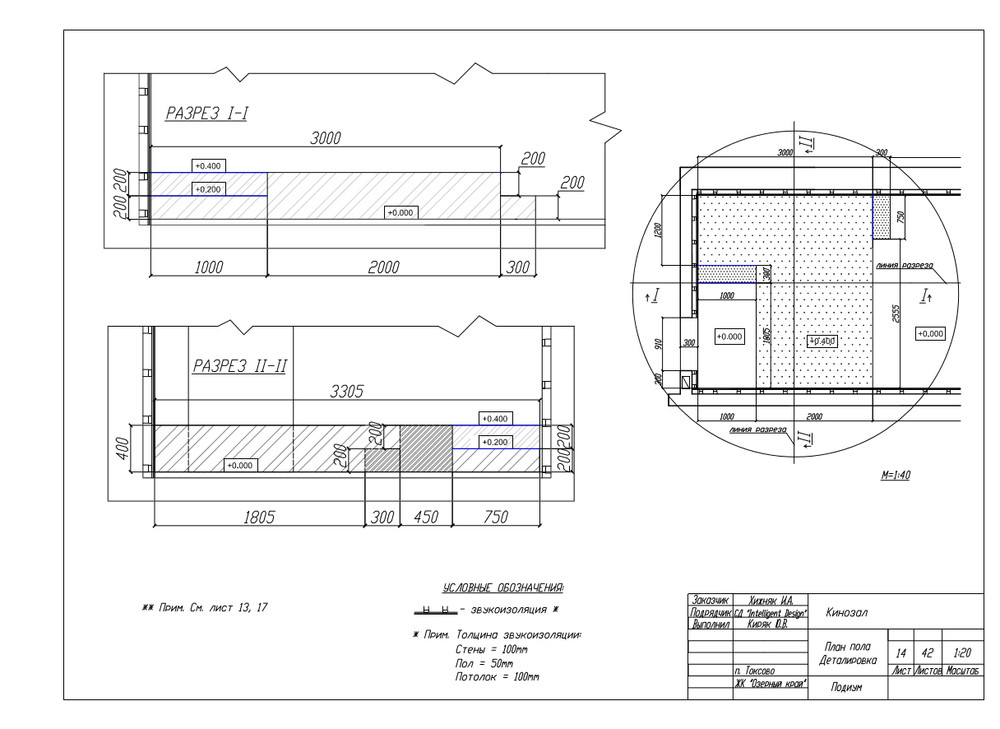

Плюсы: Использована удобная мебель, задний ряд поднят. Минусы: Диваны смещены относительно центра экрана, проход только с одной стороны – сидящим у стены придётся беспокоить соседей.
Плюсы: Использованы изготовленные на заказ панели, закрывающие встроенные колонки. Минусы: Фактически в качестве звукопоглощающих материалов выступают все стены целиком, нет дизайнерских решений, «отвлекающих» от стен (кроме бра и панелей, закрывающих колонки).
инсталятор: Антон Усанов
Плюсы: второй ряд зрительских мест поднят, сохранён обзор экрана. Минусы: Места для зрителей расположены неправильно: углы просмотра не соответствуют установленным критериям (даже у 1-го ряда обзор <45 градусов). Нарушены все правила размещения акустических систем. Использована спорная система акустической обработки с непрогнозируемым результатом.
Плюсы: Проектор с поддержкой актуальных видеоформатов. Минусы: акустические системы расположены хаотично, использованы АС, не предназначенные для кинозалов. Количество боковых АС не соответствует техническим возможностям используемого процессора, при этом не предусмотрена внешняя система согласования массивов боковых АС по времени задержки и уровням.
Нет данных
Плюсы: грамотно оформлена конструкторская документация. Минусы: Нет расчета углов просмотра для каждого ряда.
