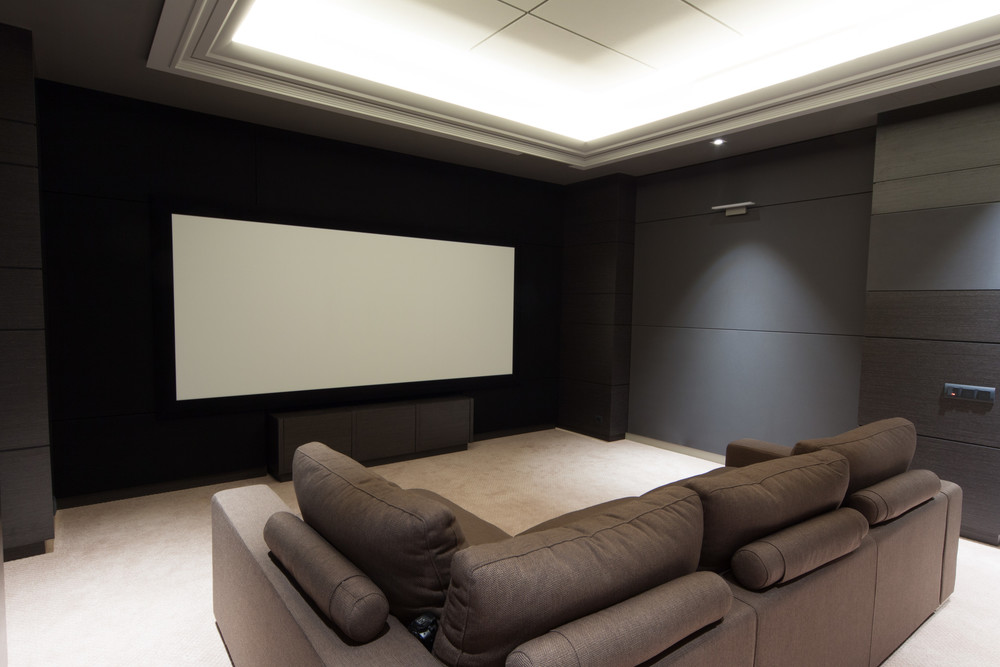

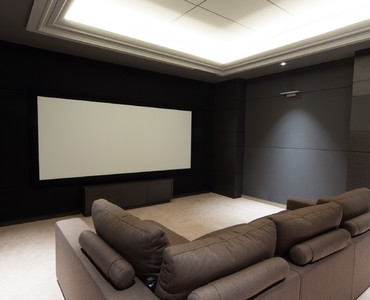

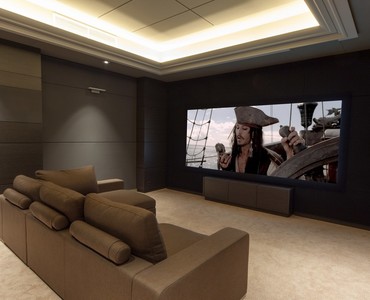

Вид на экран от входа в зал

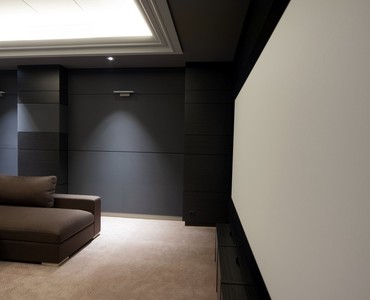

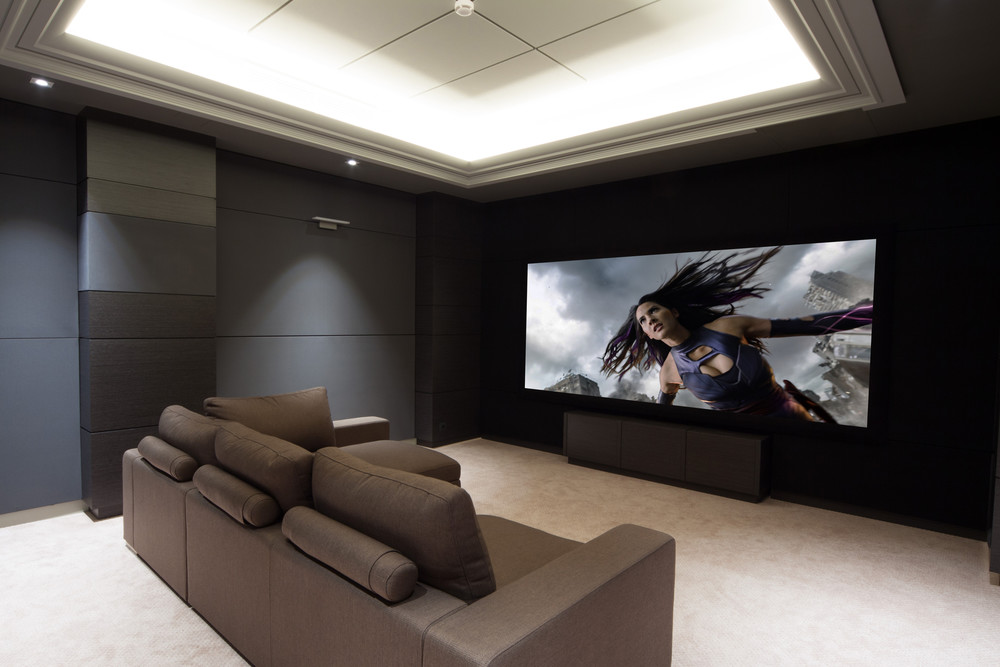

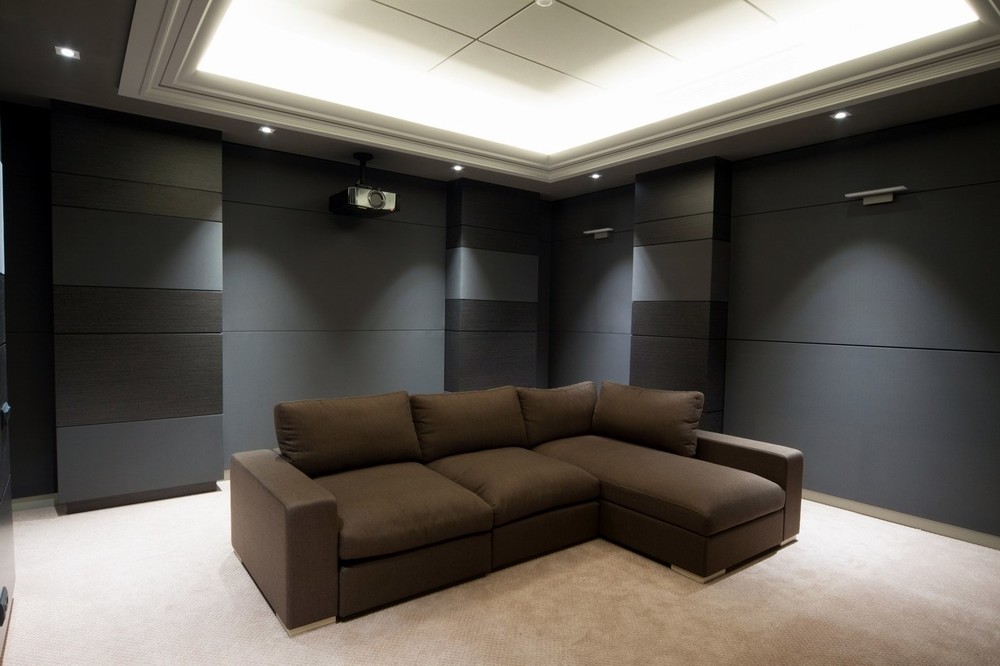

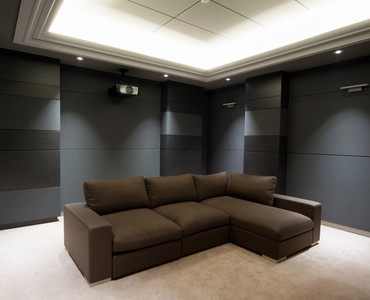

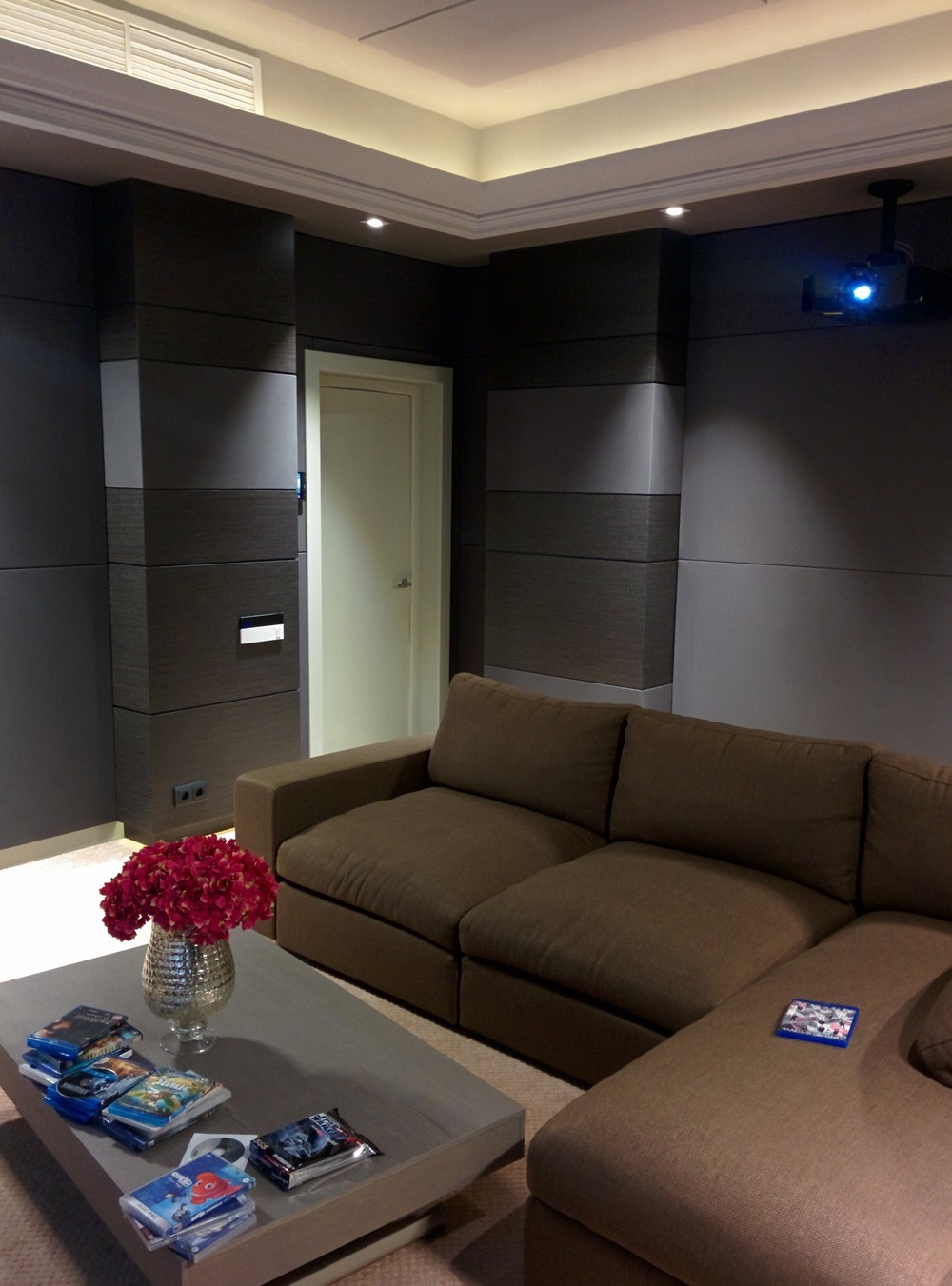

Вид на диван и заднюю часть зала

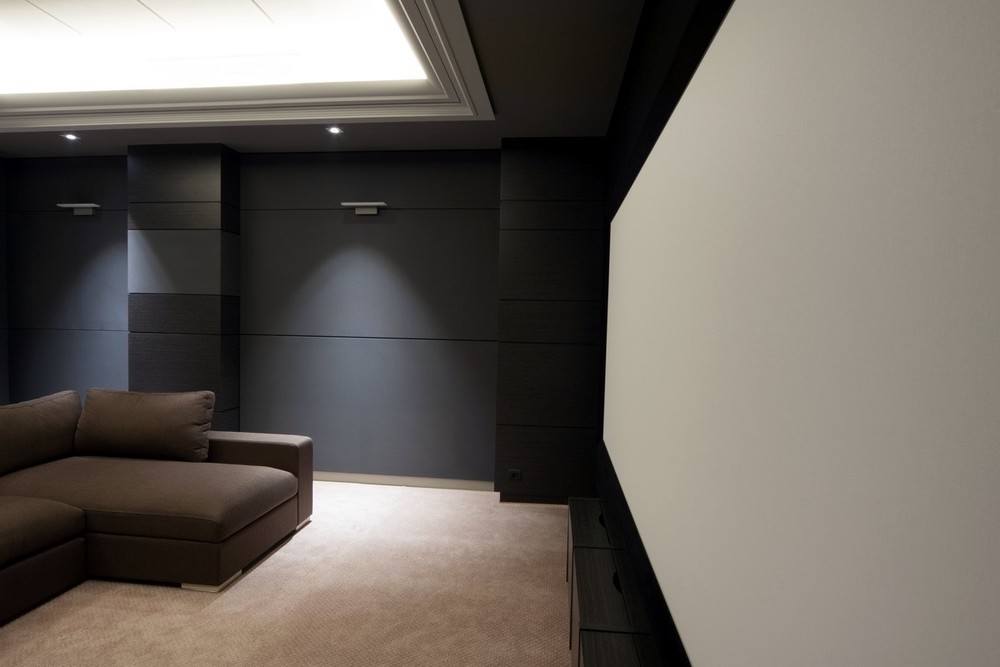

Еще вид на экран

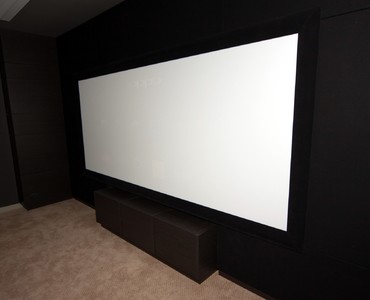

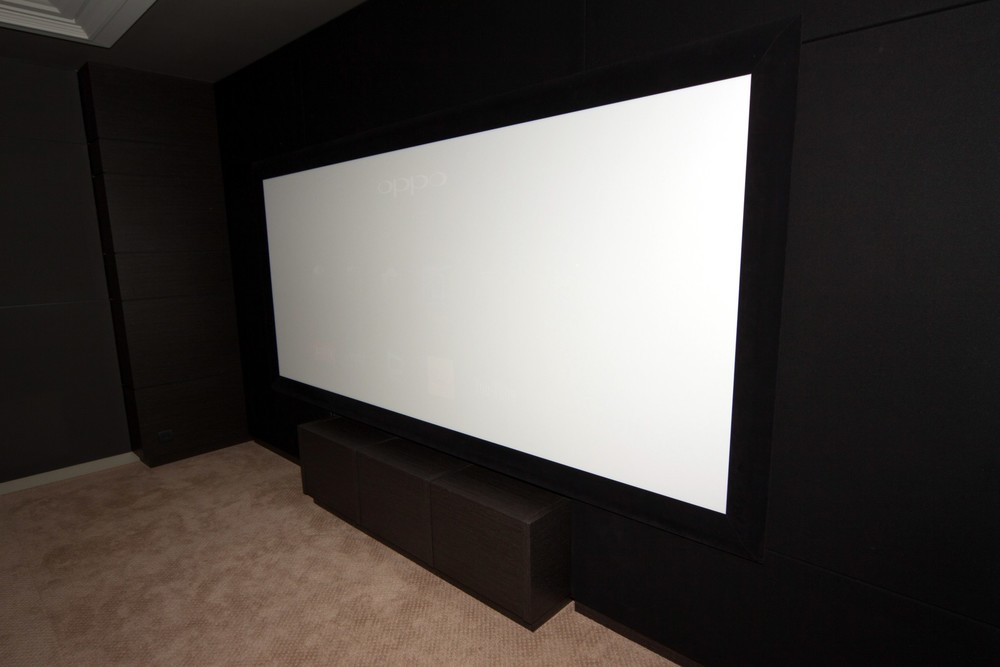

Масштаб экрана. Тумба для оборудования со скрытыми ручками.

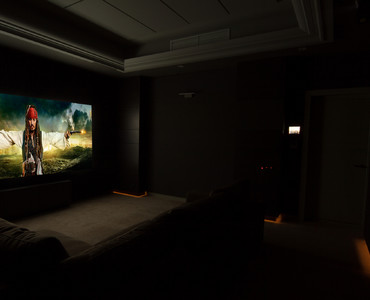

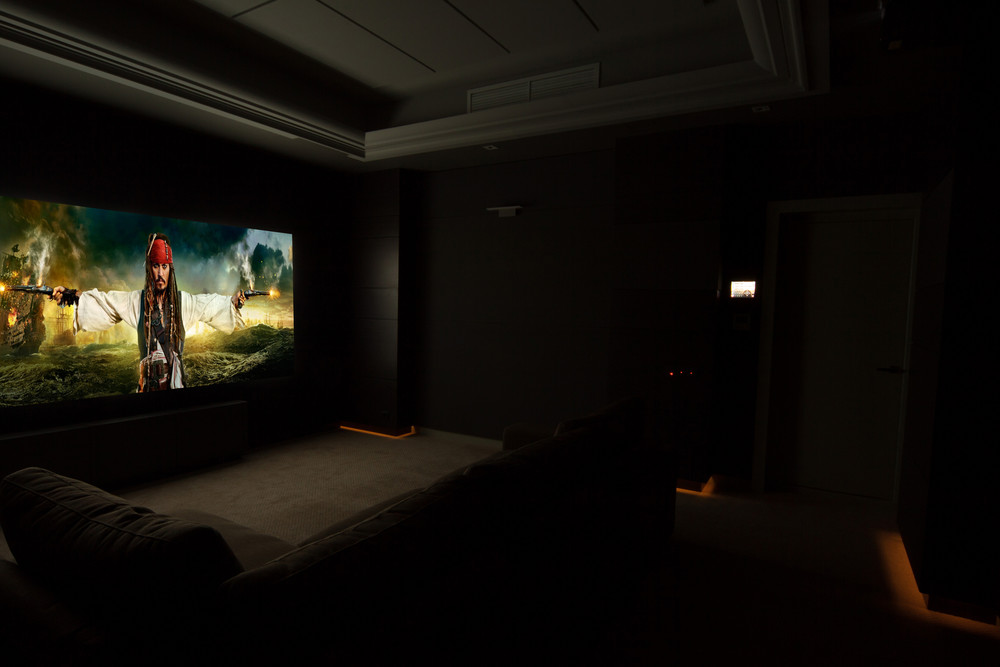

Во время просмотра. Подсветка периметров полуколонн - дежурный свет.

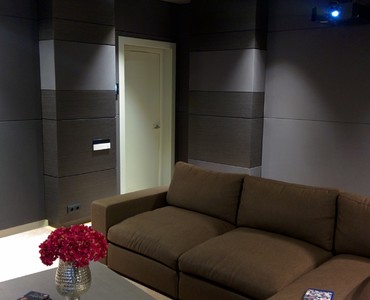

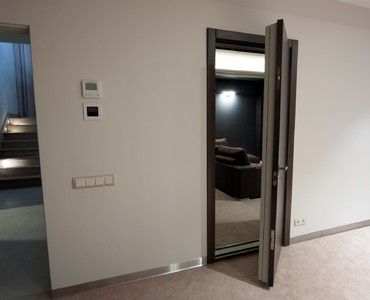

На входе в зал установлена акустическая дверь толщиной 130 мм в двойной отделке: шпон и эмаль.
Экран в бархатной раме на черных тканевых панелях - залог высококонтрастного проекционного изображения!
"Обжитой" вид зала намекает на его популярность среди домочадцев.

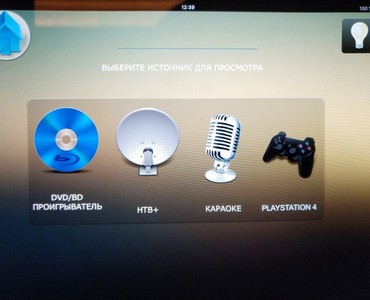

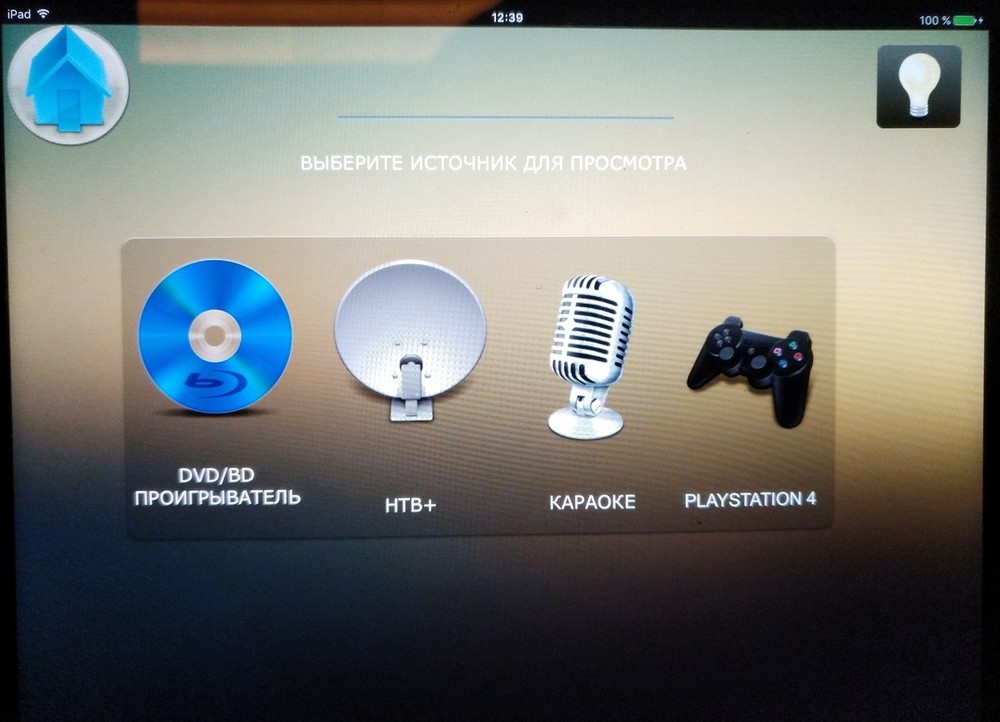

Стартовый IPAD-интерфейс системы управления кинозалом

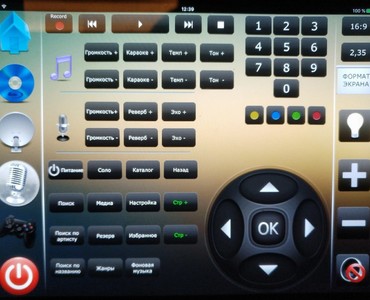

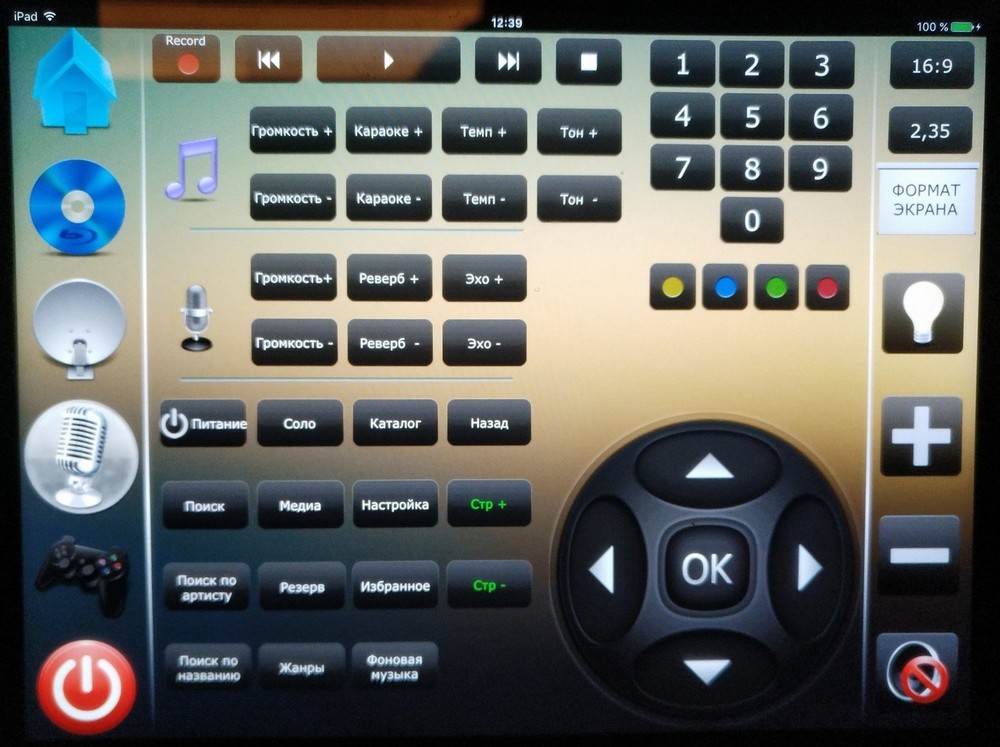

IPAD-интерфейс управления подсистемой караоке

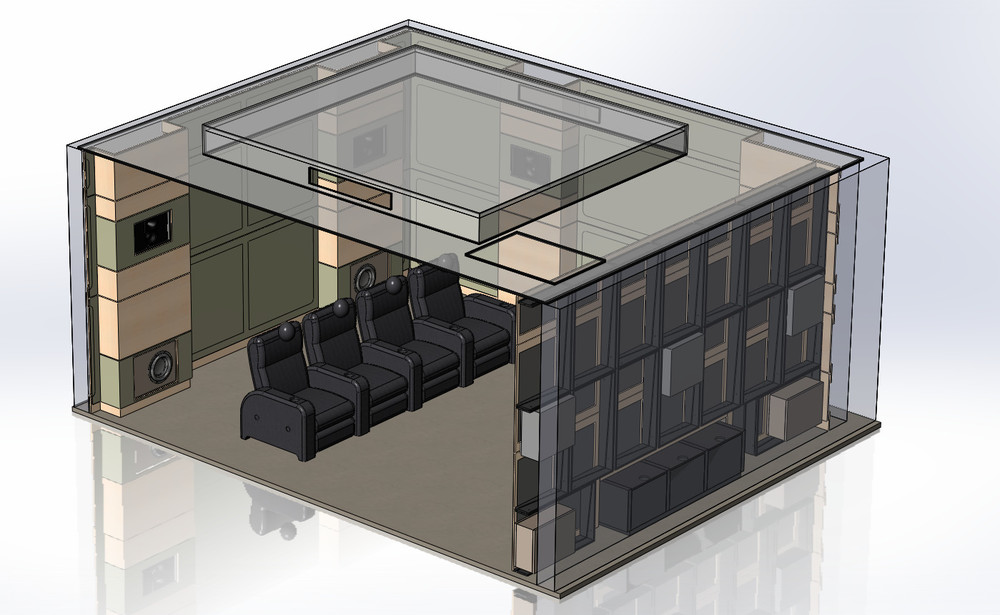

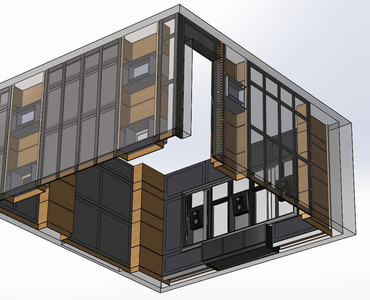

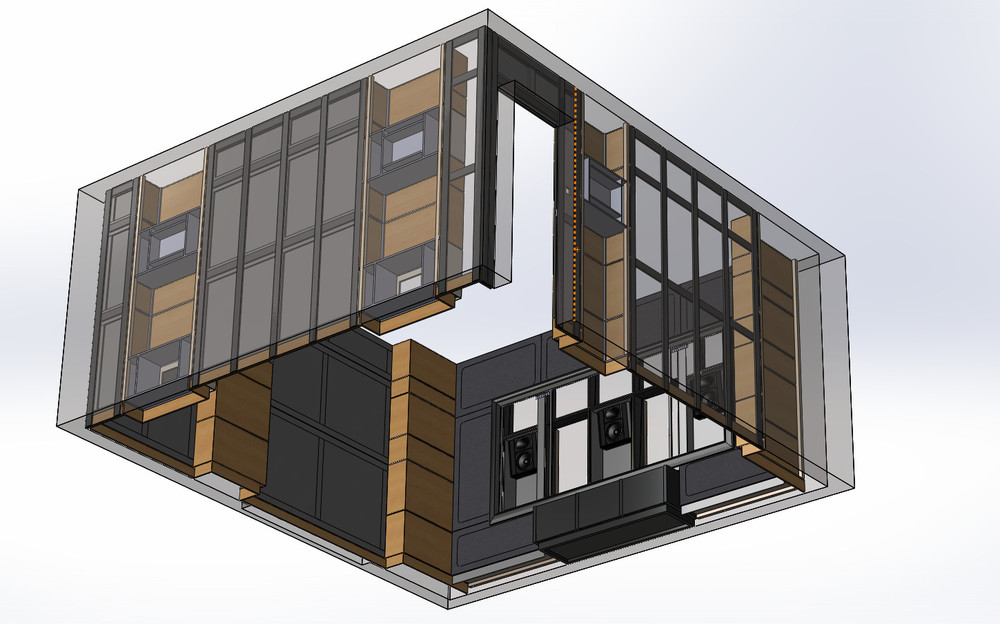

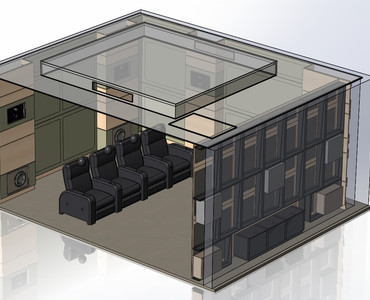

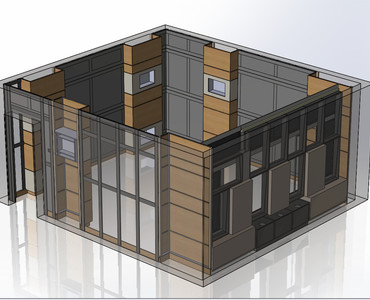

Техническая модель кинозала

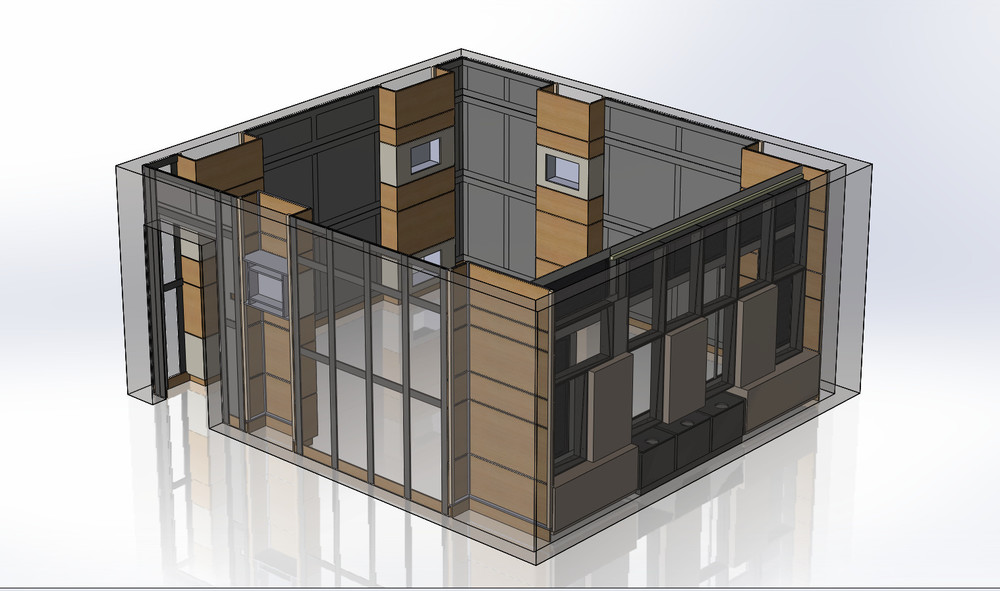

Реальная 3D модель отделки кинозала
Реальная 3D модель отделки кинозала

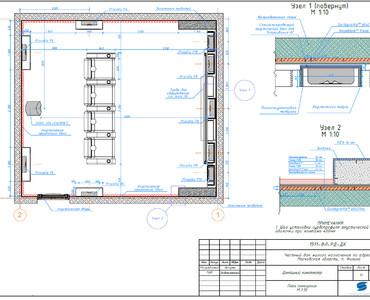

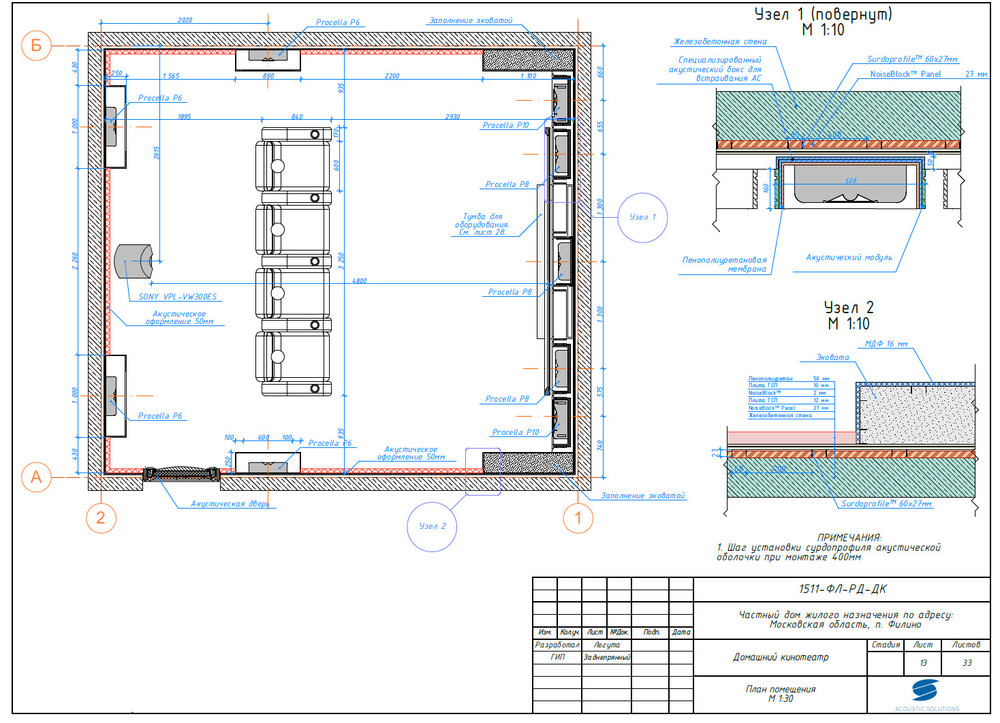

Проект: план помещения с размещением акустических систем

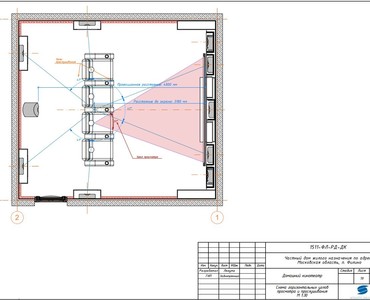

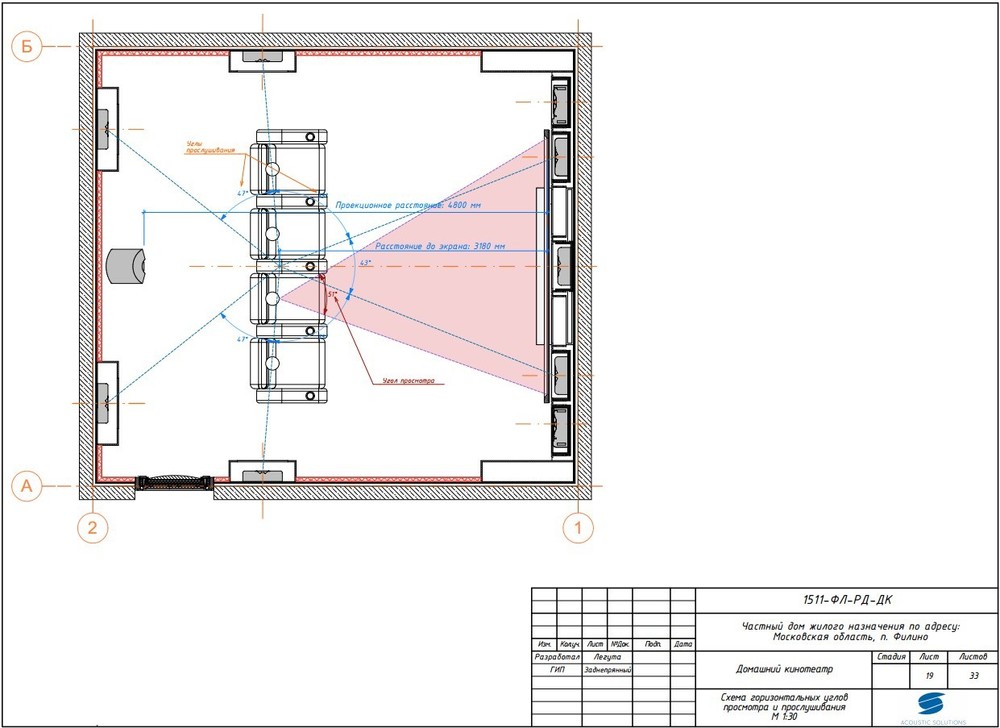

Проект: план горизонтальных углов просмотра и прослушивания

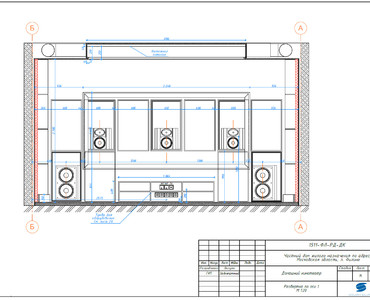

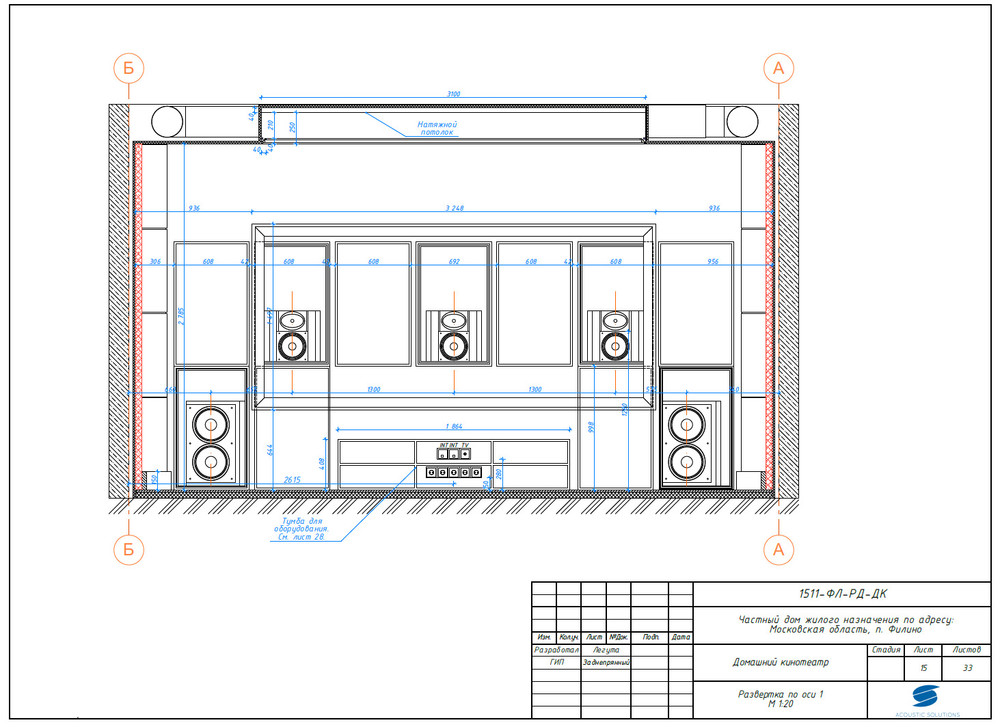

Проект: развертка экранной стены

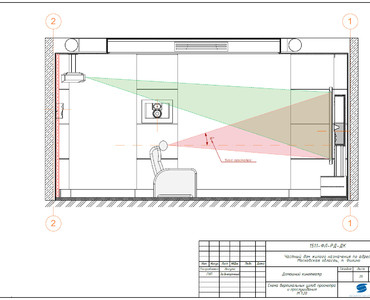

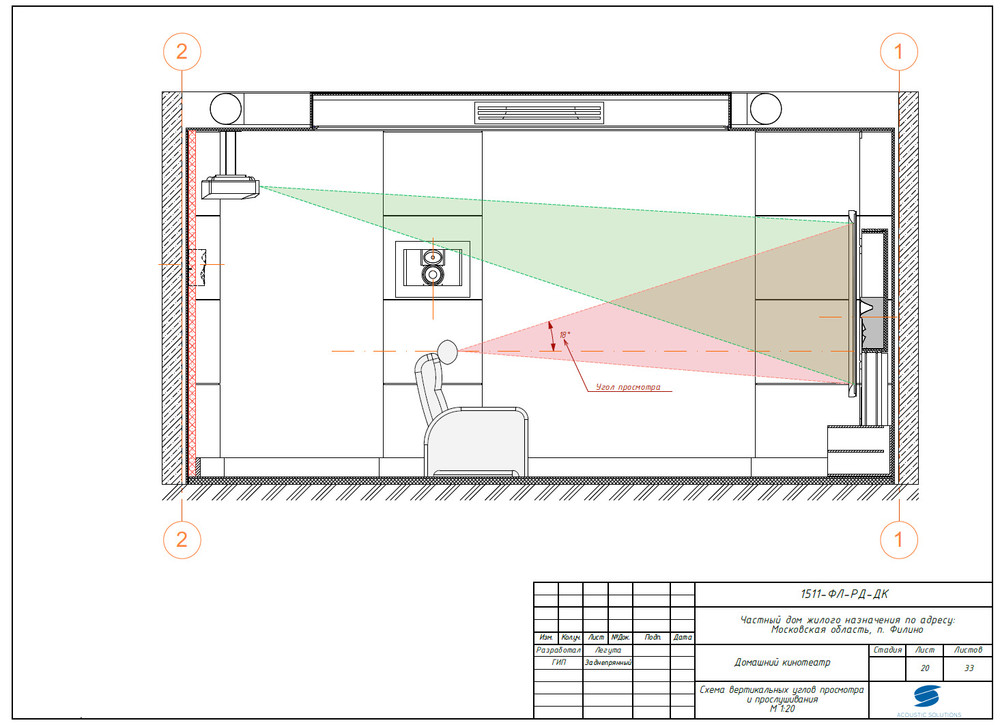

Проект: план вертикальных углов и линий просмотра

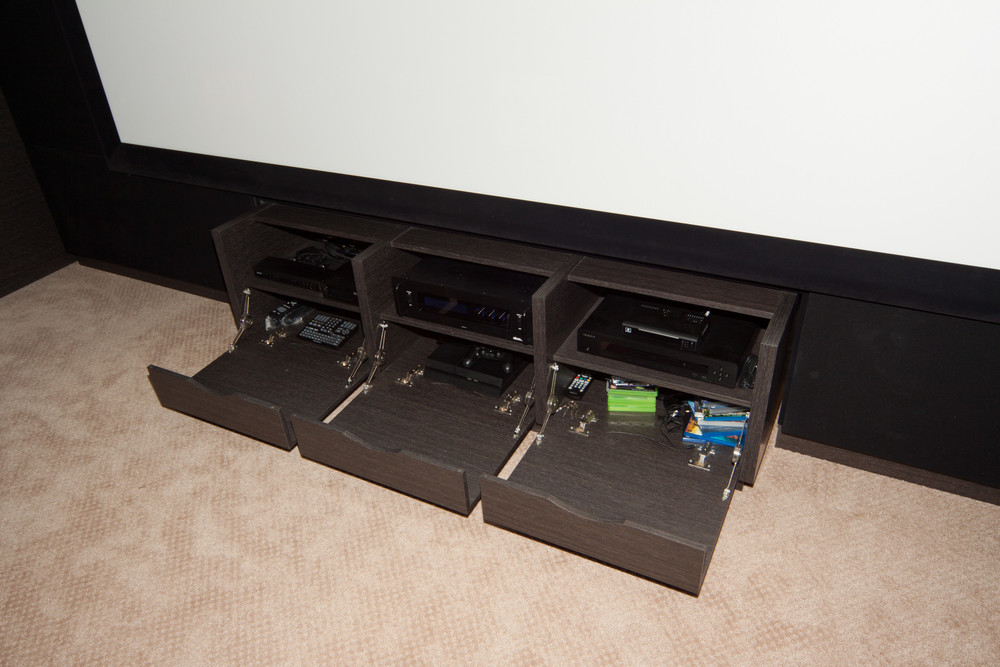

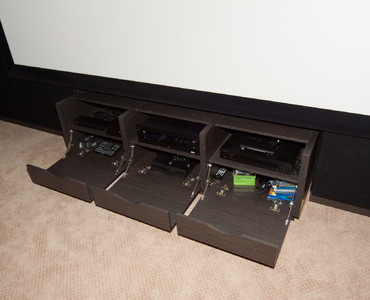

Вентилируемая тумба для оборудования со скрытыми ручками и Г-образными откидными дверками крайне элегантно вписалась в интерьер и получилась очень практичной.

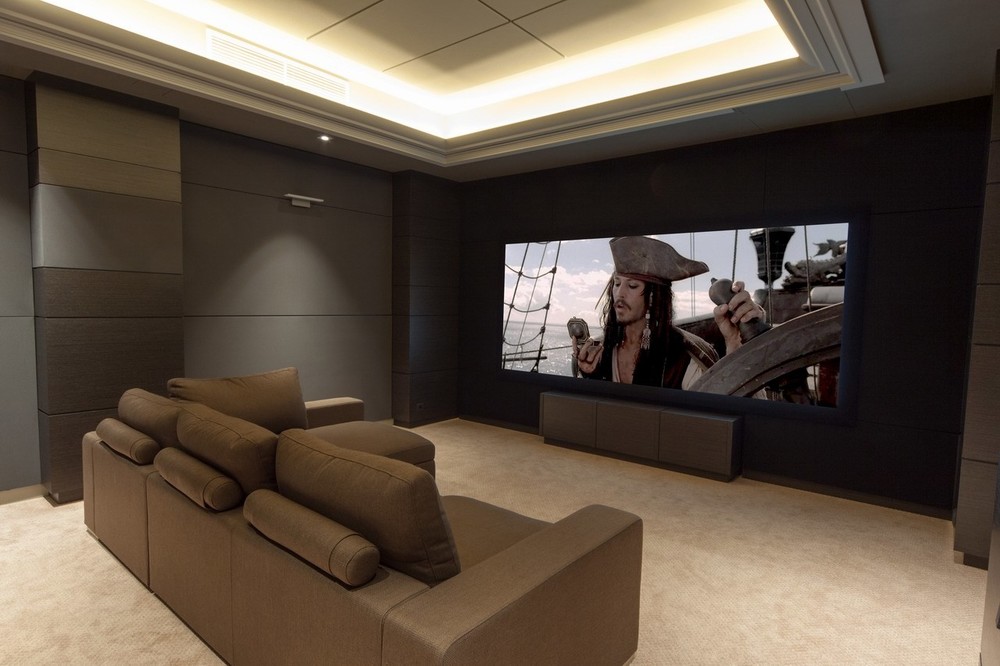

Смотреть "Пиратов" в таком зале сплошное удовольствие
ПЕРСОНАЛЬНЫЙ КИНОЗАЛ В ПОСЕЛКЕ “ФИЛИНО”
Проект выполнен в 2016 г. в поселке «новой» Москвы.
Дизайн: Архитектурно-дизайнерское бюро A.D.M.N. под руководством Максима Новикова.
Акустическое проектирование, звукоизоляционные материалы и акустические конструкции: компания Acoustic Solutions.
Зал выполнен в современном (contemporary) стиле. Тактичное спокойное решение, не оттягивающее на себя внимание. Основными элементами дизайна зала являются многофункциональные тканевые стеновые панели в сочетании с деревянными пилястрами. Четыре группы диммируемого освещения отвечают за создание настроения.
В основе помещения лежит «легкая» акустическая звукоизоляционная оболочка из специальных материалов российского производства. Внутренние поверхности оболочки несут звукопоглощающие и рассеивающие поверхности, закрытые декоративными панелями, обтянутыми акустически прозрачной тканью. Заэкранная стена, как из кубиков LEGO, выполнена из специальных акустических модулей с повернутыми в 2-х плоскостях мембранами, делающих ее акустически непараллельной задней стене. Помещение является акустически инертным и лишено любых ненужных призвуков.
Все оборудование, кроме проектора, скрыто от глаз. Фронтальная акустика и сабвуферы располагаются в специальных модулях экранной стены. АС окружающего звучания и тыловые сабвуферы размещаются в пилястрах за съемными тканевыми грилями. Электроника расположилась в специально спроектированной вентилируемой тумбе, утопленной большей своей частью в экранную стену. Управление всеми подсистемами зала, в т.ч. и светом, осуществляется с iPad.
Оборудование: Cinemacomfort REF-120-240-AC, JVC DLA-X9000BE, Oppo BDP-103d, ADA Rapture, Procella Audio P8 х 3, Procella Audio P6 х 4, Earthquake DBXi-12 Ci x 4, Hypex PSC2.700 x 2, Lutron Grafik Eye QSGRK-4PCE, RTi XP-3, Playstation 4, Evolution Lite Plus, Sat receiver NTV+, Sonance Launch Port.
Стоимость оборудование и работ по инсталляции: $50 000
Стоимость звукоизоляционной оболочки, акустического оформления и декоративной отделки: $35 000
Подробнее о проекте можно ознакомиться на сайте инсталляционной компании Cinemalounge.
Мнение жюри
Проекты, участвующие в конкурсе, отсортированы по общему рейтингу, в порядке убывания. Проекты оценивались каждым из членов жюри по четырём параметрам (см.ниже), максимальная оценка по каждому параметру – 10 баллов.
архитектор: Наталья Юдина
Плюсы: Хороший интерьер, не отвлекающий от просмотра. Минусы: Немного не хватает декора на стенах (выбор бра предполагает наличие картин или постеров. Непонятен выбор светлого цвета для двери, тем более, что со стороны коридора дверная панель тёмная. Остаётся впечатление, что чего-то не хватает… возможно, стоило использовать дополнительные декоративные элементы, помимо потолочного карниза.
Плюсы: Грамотные световые решения, позволяющие использовать различные сценарии освещения. Минусы: Нет.
Плюсы: Ничего лишнего, всё очень удобно и правильно расположено. Минусы: нет.
Плюсы: Решения по элементам звукопоглощения простые, грамотные и полностью соответствуют интерьеру.
инсталятор: Антон Усанов
Плюсы: Грамотно спроектированный и реализованный акустический каркас. Использованы специальные кресла. Фронтальные акустические системы спрятаны за экраном, тыловые размещены за акустической прозрачной тканью. Минусы: В качестве незначительных недостатков можно отметить белый потолок и светлую дверь.
Плюсы: Процессор для электроакустической коррекции. Поддержка актуальных видео форматов (4К). Использование широкоформатного звукопрозрачного экрана, четырёх встроенных в стены сабвуферов. Акустические системы, предназначенные специально для кинозалов.
Плюсы: Интерфейс разработан специально под проект, учтено наличие источников изображения, караоке и игровой приставки. Минусы: Небольшая перегруженность элементами.
Плюсы: Проектная документация включает пространственное представление акустического каркаса 3Д моделями с детальными узлами и чертежами. Понятное и четкое представление акустического оформления помещения с учетом монтажа акустических систем и сабвуферов. Минусы: Нет.
