На фото:

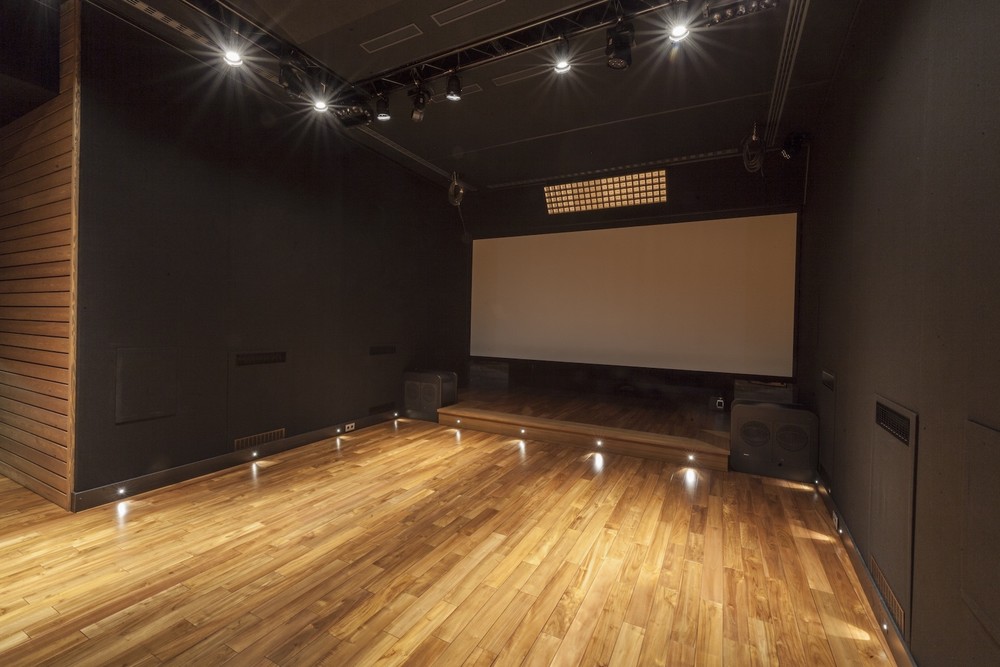

В частном кино-концертном зале с предварительной акустической подготовкой мы применили двухформатный заказной экран с электроприводом марки Vutec, формата 2.35:1 с дополнительными шторками для просмотра кино в формате 16:9.

На фото:

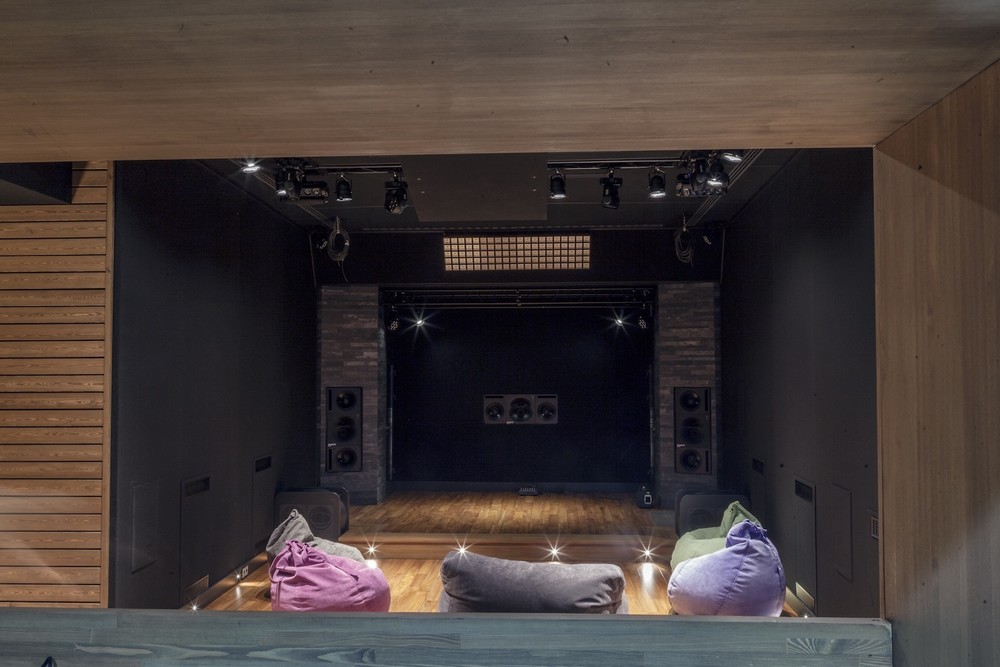

Вид кинозала со стороны сцены на операторскую, она же серверная и диджейская. Тыловые и боковые активные акустические системы Genelec надежно смонтированы в нишах и скрыты за звукопрозрачной тканью. В связи с переходом на потоковое вещание и автоматизированное управление через систему SAVANT, полочки для blu-ray плеера OPPO, караоке и других источников остались незаполненными.

На фото:

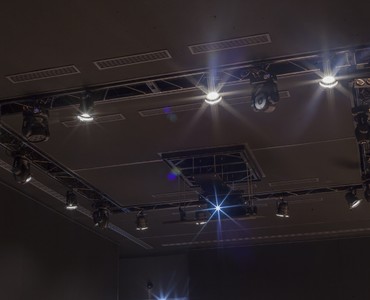

Лучший в своем классе проектор SIM2 Super Lumis установлен в потолочном лифте марки VUTEC. Там же располагается моторизированная анаморфотная линза, позволяющая изменять формат экрана на 2.35:1 и обратно к 16:9. На фото видно решетки системы вентиляции, которая автоматически обеспечивает требуемое качество воздуха.

На фото:

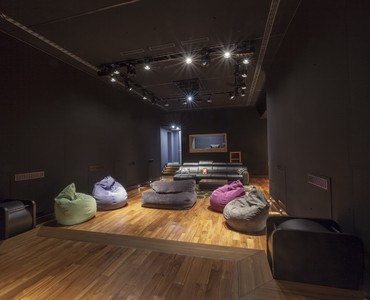

Это вид на кинозал из операторской/серверной/диджейской комнаты. Для фронтальных и центрального канала применены активные акустические системы Genelec кинотеатральной серии НТ. В качестве сабвуферов мы так же использовали акустику Genelec.

На фото:

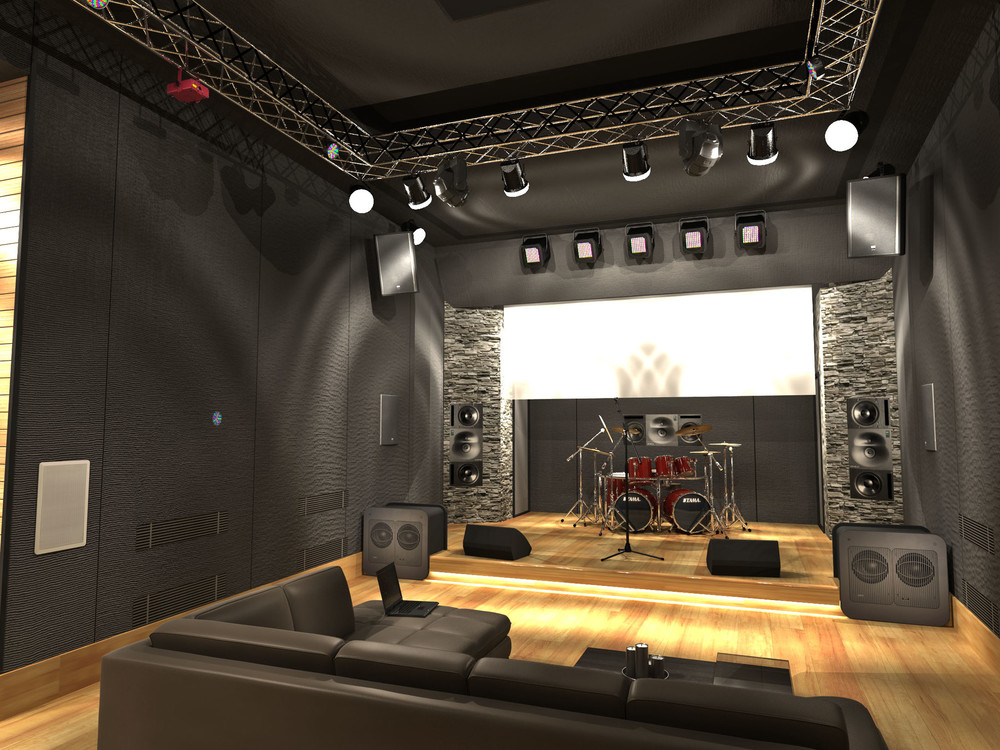

Это рендер с предварительным дизайном и расположением оборудования. Пока реализованы не всё задуманное нашим заказчиком.

На фото:

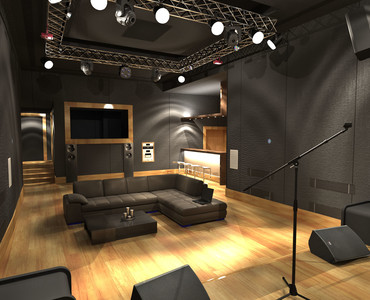

Это рендер с предварительным дизайном и расположением оборудования. Пока реализованы не всё задуманное нашим заказчиком.

Фотограф: Юлия Даркова
На фото:

В частном кино-концертном зале с предварительной акустической подготовкой мы применили двухформатный заказной экран с электроприводом марки Vutec, формата 2.35:1 с дополнительными шторками для просмотра кино в формате 16:9.

На фото:

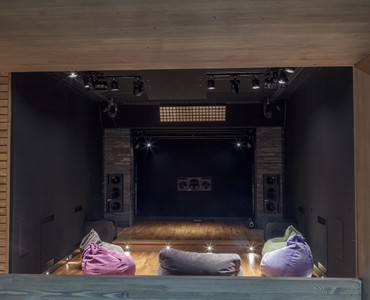

Вид кинозала со стороны сцены на операторскую, она же серверная и диджейская. Тыловые и боковые активные акустические системы Genelec надежно смонтированы в нишах и скрыты за звукопрозрачной тканью. В связи с переходом на потоковое вещание и автоматизированное управление через систему SAVANT, полочки для blu-ray плеера OPPO, караоке и других источников остались незаполненными.

На фото:

Лучший в своем классе проектор SIM2 Super Lumis установлен в потолочном лифте марки VUTEC. Там же располагается моторизированная анаморфотная линза, позволяющая изменять формат экрана на 2.35:1 и обратно к 16:9. На фото видно решетки системы вентиляции, которая автоматически обеспечивает требуемое качество воздуха.

На фото:

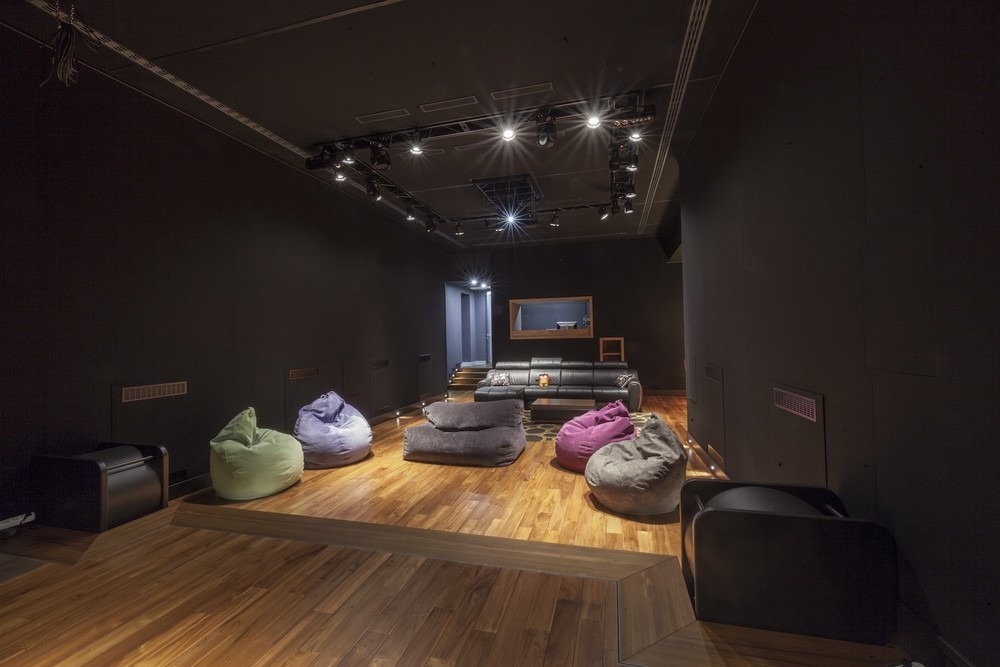

Это вид на кинозал из операторской/серверной/диджейской комнаты. Для фронтальных и центрального канала применены активные акустические системы Genelec кинотеатральной серии НТ. В качестве сабвуферов мы так же использовали акустику Genelec.

На фото:

Это рендер с предварительным дизайном и расположением оборудования. Пока реализованы не всё задуманное нашим заказчиком.

На фото:

Это рендер с предварительным дизайном и расположением оборудования. Пока реализованы не всё задуманное нашим заказчиком.

Сергей Чирков

Частный кино-концертный зал в Железнодорожном

В 2014 году нам довелось спроектировать частный кинозал с возможностями проведения живых концертов, дискотек и караоке-вечеринок. Собралась отличная команда для реализации этой задачи. Мы смогли воплотить почти всё задуманное, а кое-что предусмотрели для развития проекта в будущем. В 2015-2016 годах проект кинозала был реализован.

Проектирование, оснащение и управление кинозалом - Сергей Чирков, Александр Тиманов, «Комфорт Инжиниринг».
Акустический проект и подготовка зала - Андрей Брусков и команда.
Концертное, световое и дискотечное оснащение - Сергей Бабальянц и команда.
Консультации по проектированию и применению - Genelec, Trinnov, A&TTrade, MMS Cinema.
Финальная настройка звука и видео - Сергей Щеглов.

Итак, система получилась интересной:

Активные акустические системы Genelec 7шт (фронт, центр, тыл, боковые каналы).
Активные сабвуферы Genelec 2шт (работают в паре).
Для развития системы окружающего звучания предусмотрены кабели.

Процессор TRINNOV Altitude 32.
Источники аудио и видео: Oppo 105D, Apple TV, спутниковые ресиверы НТВ+ и Триколор, ноутбук, игровая приставка Sony, караоке-приставка AST.

Проектор SIM2 Super Lumis 3х чиповый DLP.
Анаморфотная линза 2.35:1 PanaMotor Lumis с электроприводом.
Лифт проектора потолочный Vutec VT22.
Видеопроцессор Lumagen.
Двухформатный (16:9, 2.35:1) звукопрозрачный заказной экран VUTEC Vision XMV (238см x 559см) с 2 электроприводами.


Управление кинозалом через iPhone, iPad приложение.
Система управления SAVANT Pro, KNX.

Мнение жюри

Проекты, участвующие в конкурсе, отсортированы по общему рейтингу, в порядке убывания. Проекты оценивались каждым из членов жюри по четырём параметрам (см.ниже), максимальная оценка по каждому параметру – 10 баллов.

Общая оценка жюри - 43 балла
архитектор: Степан Бугаев
Стилистическое решения - 1б.

Плюсы: Нет
Минусы: Неудачное напольное покрытие. Плохо сочетается с остальными выбранными материалами

Светодизайн - 5б.

Плюсы: Много сценического освещения, что уместно в данной концепции.
Минусы:

Эргономика и функциональность - 8б.

Плюсы: Интересная многофункциональность помещения.
Минусы: Нет

Интеграция акустического оформления в дизайн - 6б.

Плюсы: Оборудование удачно интегрировано в стену.
Минусы: Нет

инсталятор: Антон Заднепрянный
Соответствие критериям кинозала - 6б.

Плюсы: Выделенное помещение внушающего объема со стационарным экраном и опускающимся на лифте проектором. Скрытая инсталляция комплекта АС и почти всей электроники (кроме сабвуферов). Фронтальные АС находятся за мультиформатным звукопрозрачным экраном. Темные цвета в отделке стен и потолка. Продуманная система вентиляции.
Минусы: Помещение многофункциональное со всеми вытекающими компромисами для просмотра кино. Помещение нессиметричное - звук будет "гулять". Не раскрыт характер примененного акустического оформления. Нет возможности оценить ни углы просмотра, ни углы прослушивания и корректность размещения АС относительно главной точки. Твердое бликующее покрытие на полу - плохо как для акустики, так и для проекционного изображения.

Подбор компонентов кинозала - 9б.

Плюсы: Сбалансированный комплект оборудования для домашних кинозалов ТОП-уровня. Яркий трехчиповый Full HD DLP проектор с глубоким уровнем черного цвета. Двухформатных звукопрозрачный экран с вертикальными шторками. Заложены коммуникации для апгрейда системы под пространственные форматы звучания. Анаморфная линза для утилизации всего светового потока проектора. Профессиональная калибровка аудио-видео системы.
Минусы: Такого рода зал достоен нативного 4K изображения с поддержкой HDR и большего количества стратегически правильно расположенных сабвуферов.

Интерфейс управления - 8б.

Плюсы: Установленная система управления на базе контроллеров KNX, Savant Pro и интерфейса для Ipad и iPhone решает задачи по управлению аудио-видео системами кинозала и его освещением.
Минусы: Нет фотографий интерфейса, нет описания интеграции в единую систему управления подсистемы ВиК.

Конструкторская документация - 0б.

Плюсы: Нет
Минусы: Нет возможности оценить – нет документации
